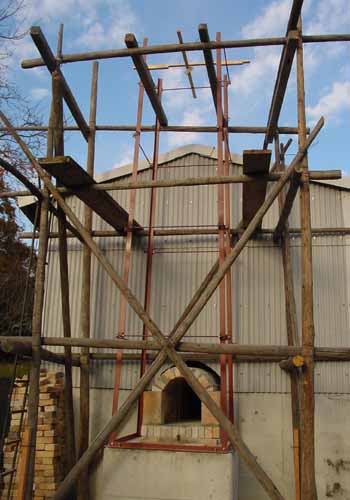

○煙突・１燃焼済みのガスを排出するための垂直煙道ですが、備前窯では赤レンガ巻の立派な煙突を作ります。赤レンガの煙突、松割木が備前焼屋の目印、という感がありますので、私も同じような煙突を作りました。まずは隣のM工務店から、足場丸太を借りて足場を組みました。鉄工所で煙突バンドを作ってもらい足場に固定したところです。このバンドに添って煙突を作ります。プロの築炉屋は後からバンドをつけます。

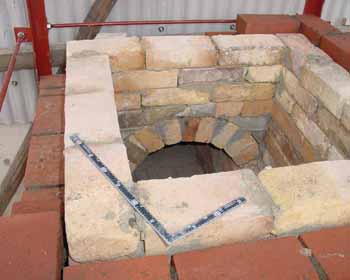

○煙突・２煙突は内、耐火煉瓦、外、赤レンガの二重構造で、赤レンガに熱の影響が無いように空間を作ります。赤レンガはセメント目地１㎝です。並行して積んで行きますが、なかなか大変です。

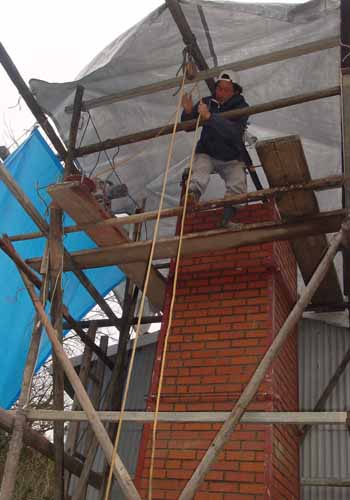

○煙突・３高くなると、滑車とロープでレンガやモルタルを吊り上げます。一人では出来ませんので、家内に手伝って貰いました。高速切断機（レンガカッター）も足場に揚げて使いました。

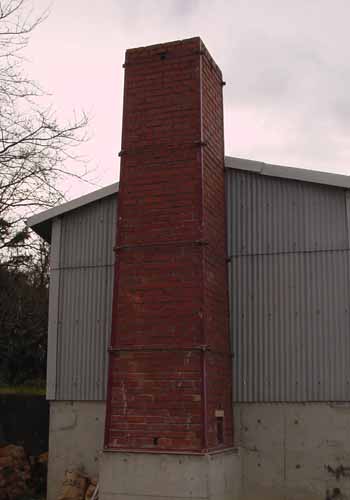

○煙突・４完成した煙突です。よく見られるような、煙返しと呼ばれる飾りは付けませんでしたので、すっきりとした感じになりました。高さ４．５ｍですが、コンクリート製台が１．２ｍありますので、計５．７ｍです。煙突は足場作りから、延べ２２日間と、思いのほか日数ががかかりました。

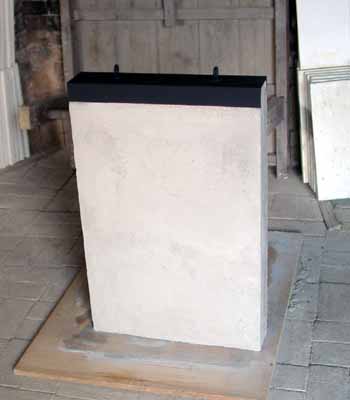

○ダンパー・１燃料は松割木、空気は自然流通の備前窯ではダンパーによる排ガスの調整は重要です。鉄工所で作ってもらった鉄枠に木型をくみ、キャスターを鋳込んでダンパーを作りました。大きさ48×７３㎝、厚10㎝重量は80キロ以上！

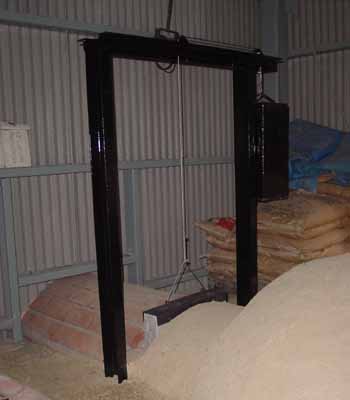

○ダンパー・２水平煙道脇に設置したダンパーフレームにワイヤーで吊り下げました。判りづらいですが、右脇のウェイトボックスによるカウンターウエイト式です。


	※ 図面を描いたり、専門的なアドバイスをいただいた馬場達明様、手伝ってくださった田邊義典様、川崎良江様、大塚徹也様、中古レンガをお恵み下さったK社の橋本様、期限切キャスターをお恵み下さったG社の河本様有り難うございました。

　※ 次の頁がありますのでNextでお進み下さい
